Sítě konečných prvků z programu GFEM
Firma se orientuje na práci s mapovanými sítěmi konečných prvků. Ukázky výpočtových sítí jsou zde k nahlédnutí spolu se stručným popisem a charakteristikou.

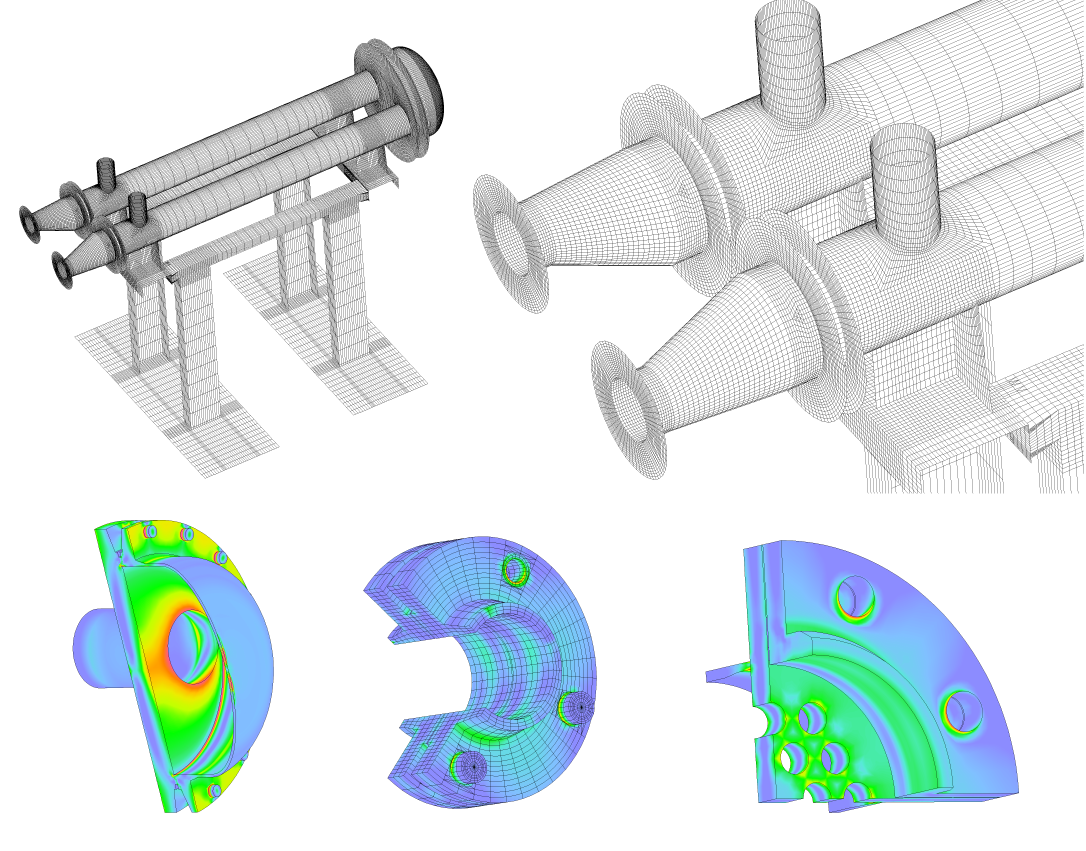

Chladič plynu
Na modelu bylo řešeno stacionární teplotní pole, elastostatická a seizmická odezva konstrukce. Výsledky byly hodnoceny metodou kategorizace napětí dle NTD A.S.I. Síť je tvořena 235-ti tisíci uzly, 79-ti tisíci prvky.
![Chladič plynu Chladič plynu](img/ch10_irf_2.png)

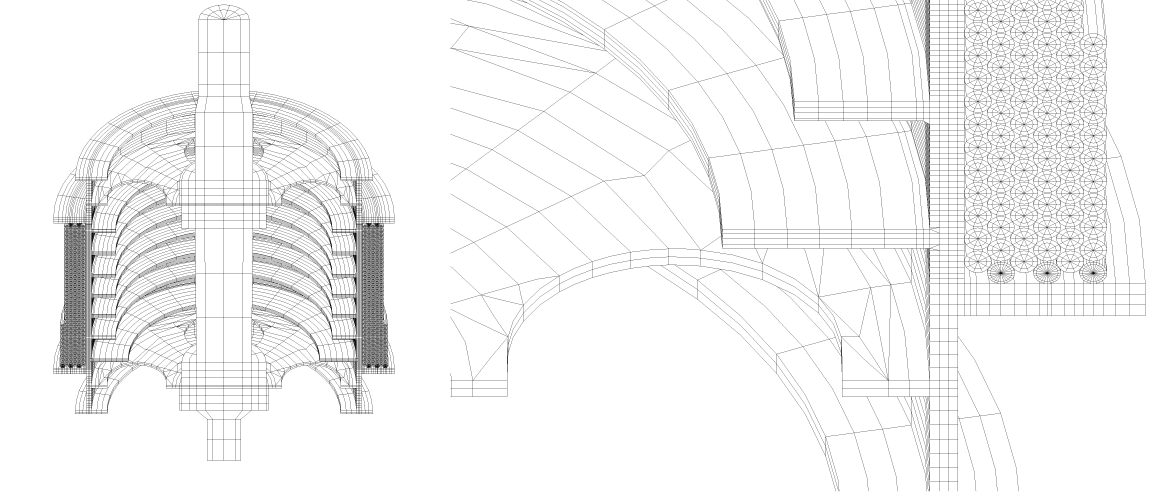

Lanový buben těžního stroje
Na modelu bylo řešeno mechanické zatížení těžního bubnu při odvíjení lana. Síť je tvořena 650-ti tisíci uzly, 140-ti tisíci prvky.
![Lanový buben těžního stroje Lanový buben těžního stroje](img/buben_irf_2.png)

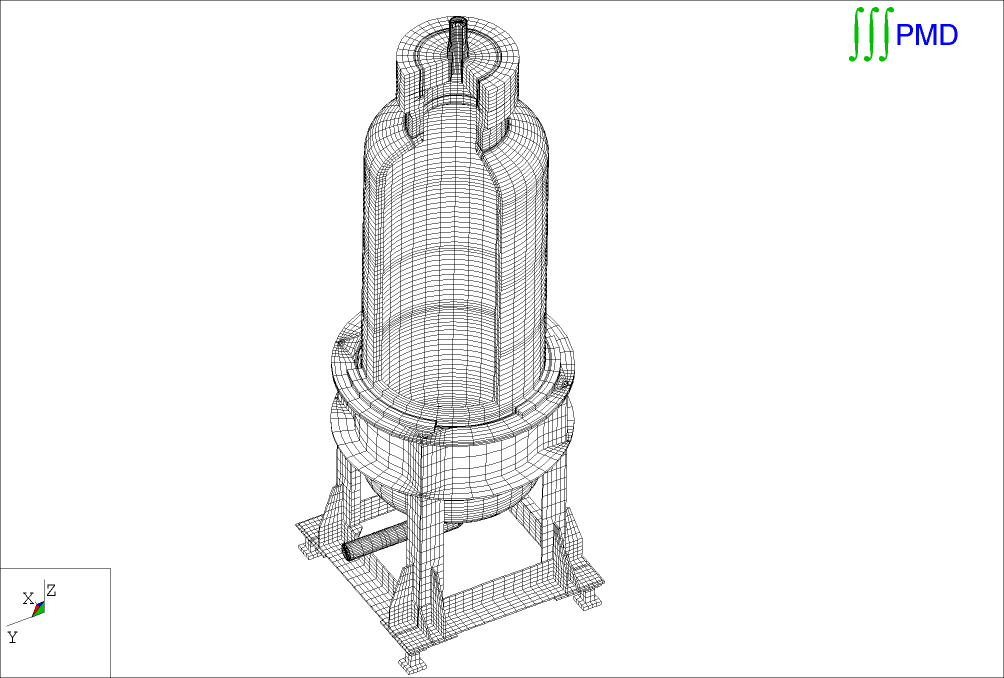

Iontový Filtr
Model byl vytvořen pro popsání stacionárního teplotního pole a zjištění termo-elastické odezvy. Výsledky byly honoceny metodou kategorizace napětí dle NTD A.S.I. Síť je tvořena 180-ti tisíci uzly, 30-ti tisíci prvky.
![Iontový Filtr Iontový Filtr](img/F13_irf_1.png)
Odparka
Model obsahuje i vnitřní vestavbu, trubkovnici a svazky trubek. Bylo určováno stacionární a nestacionární teplotní pole. Termoelastická odezva byla vyhodnocena dle NTD A.S.I. Síť je tvořena 266-ti tisíci uzly, 97-ti tisíci prvky.
![Odparka Odparka](img/odparka_irf1_1.png)
Nádoba pro uranovou kazetu
Model byl vytvořen za účelem popsání prvních vlastních frekvencí a jim odpovídajícím vlastním tvarům konstrukce. Síť je tvořena 92-ti tisíci uzly, 18-ti tisíci prvky.
![Nádoba pro uranovou kazetu Nádoba pro uranovou kazetu](img/castor3_1.png)

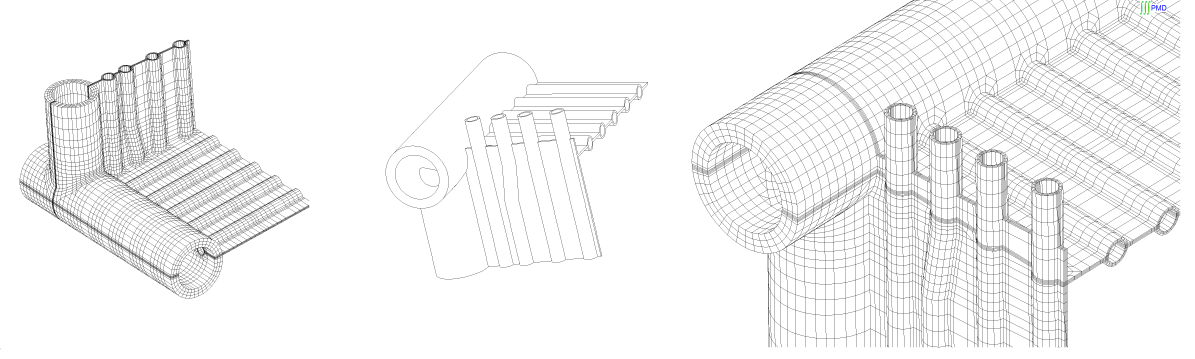

Detail rohu membránové stěny
Model sloužil k analýze mezního stavu membránové stěny. Počítán byl nestacionární teplotní ohřev a následné chladnutí stěny. Síť je tvořena 160-ti tisíci uzly, 28-ti tisíci prvky.
![Detail rohu membránové stěny Detail rohu membránové stěny](img/roh20_1_irf_1.png)
Pístové čerpadlo
Model pístového čerpadla byl použit pro výpočet teplotních polí, pro statický a seizmický výpočet a následné hodnocení dle NTD A.S.I. Globální model čerpadla byl doplněn submodely vestavěných částí. Síť je tvořena 953-ti tisíci uzly, 563-ti tisíci prvky. Pro generování sítě byl použit automatický generátor sítě ve spolupráci s Ústavem termomechaniky AV ČR.
![Pístové čerpadlo Pístové čerpadlo](img/cerpadlo_irf_1.png)
